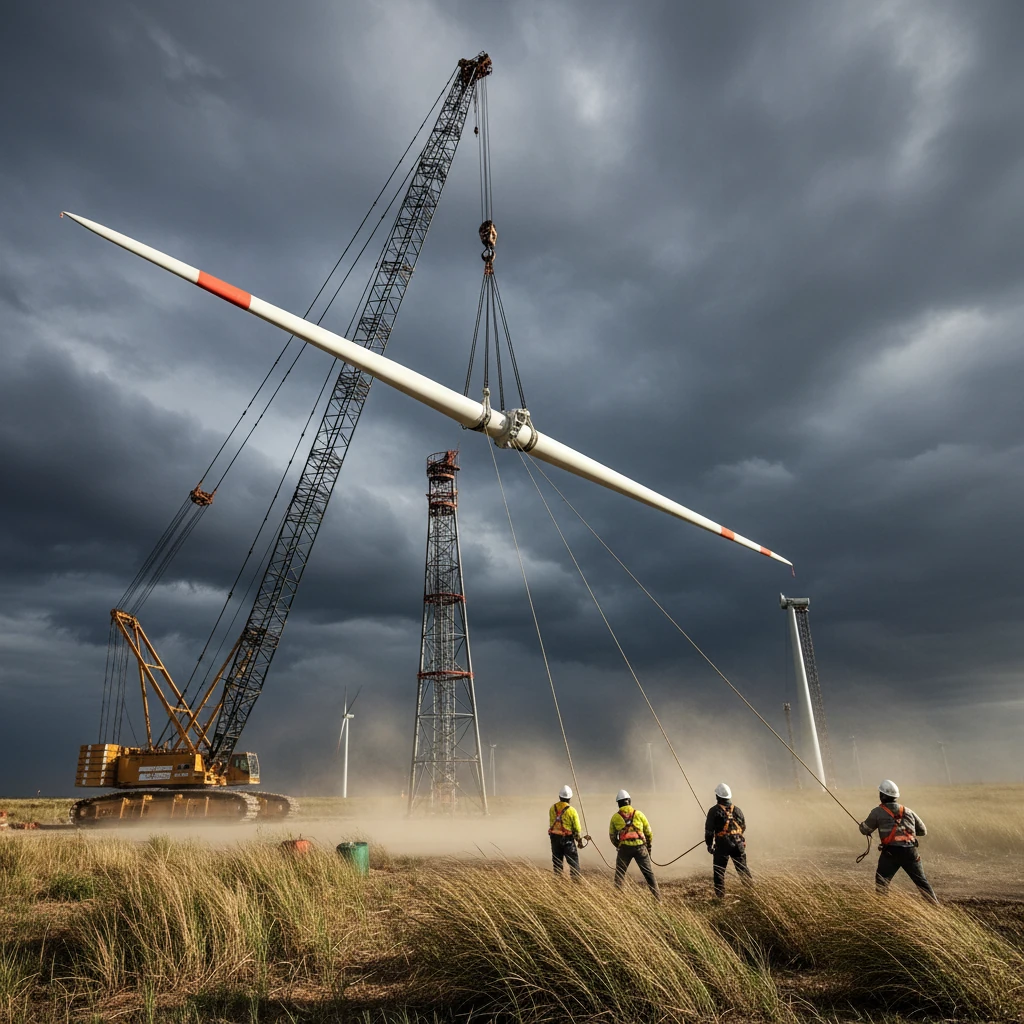

نقش جرثقیل در جابهجایی توربینهای بادی
زمان تقریبی مطالعه: 14 دقیقه

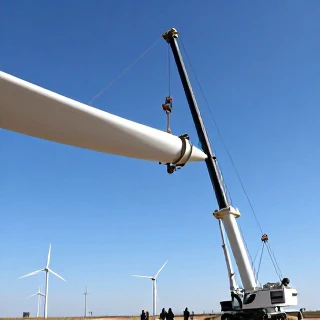

سختترین بخش جابهجایی توربین های بادی با جرثقیل چیست؟
جابهجایی توربین های بادی با جرثقیل، یکی از پیچیدهترین عملیاتهای حملو نقل و نصب در پروژههای صنعتی و زیرساختی است. برخلاف تصور عمومی، دشواری این کار فقط به وزن زیاد قطعات محدود نمیشود؛ بلکه ترکیبی از ارتفاع بسیار زیاد، حساسیت تجهیزات، شرایط متغیر جوی، محدودیتهای زمین محل نصب، هماهنگی چند تیم تخصصی و الزامات سنگین ایمنی باعث میشود این عملیات در زمره دشوارترین پروژههای لیفتینگ سنگین قرار بگیرد. توربینهای بادی مدرن از قطعات عظیمی مانند برج، ناسل، هاب و پرهها تشکیل شدهاند که هرکدام ابعاد و ویژگیهای خاص خود را دارند و برای جابهجایی آنها باید برنامهریزی بسیار دقیقی انجام شود.
چرا جابهجایی توربین بادی با جرثقیل تا این حد دشوار است؟
توربین بادی تنها یک تجهیز سنگین نیست، بلکه مجموعهای از قطعات بزرگ و دقیق است که هرکدام شرایط خاصی برای حمل و نصب دارند. برج از چند سکشن فلزی تشکیل میشود، ناسل دارای سامانههای پیچیده مکانیکی و الکتریکی است، و پرهها با وجود طول زیاد، به ضربه و پیچش بسیار حساساند. از همین رو، جابهجایی توربین بادی یک کار ساده نیست، بلکه پروژهای مهندسی و تخصصی است که معمولاً با همکاری تجهیزات پیشرفته مانند جرثقیل مرکزی در اراک انجام میشود.
سختترین بخش اصلی| لیفت و نصب در ارتفاع تحت تأثیر باد
در بیشتر پروژههای نصب توربین بادی، سختترین مرحله زمانی است که قطعات اصلی مانند ناسل، هاب یا پرهها باید در ارتفاع زیاد توسط جرثقیل اصلی بلند شده و روی برج نصب شوند. این مرحله از چند جهت بسیار چالشبرانگیز است. در ادامه:
- ارتفاع زیاد: با بزرگتر شدن توربینها، ارتفاع نصب بیشتر شده و کنترل بار در این ارتفاع سختتر است. حرکات کوچک بار در پایین میتواند نوسانات قابل توجهی در بالا ایجاد کند، خصوصاً هنگام نصب پرهها و هاب که نیاز به دقت بالایی دارد.
- تاثیر باد: پرههای توربین سطح تماس زیادی با هوا دارند. حتی با وزن بالا، باد میتواند مانند بادبان عمل کرده و باعث چرخش، نوسان یا انحراف بار شود. در صورت وزش باد شدید، عملیات باید متوقف شود.
- نیاز به هماهنگی دقیق: نصب در ارتفاع نیازمند هماهنگی کامل بین جرثقیل، تیم نصب، ناظر ایمنی و تکنسینهای روی برج است. کوچکترین خطا در تنظیمات، نوسانات ناگهانی یا سوءتفاهم ارتباطی میتواند کل فرایند را مختل کند.
عوامل کلیدی که این بخش را سختتر میکنند
1) وزن بسیار زیاد قطعات
بعضی از قطعات توربین بادی دهها تن وزن دارند. ناسل معمولاً از سنگینترین بخشهاست و بلندکردن آن به جرثقیلهایی با ظرفیت بالا و تنظیمات دقیق نیاز دارد. هرچه وزن بیشتر باشد، حساسیت به شعاع کاری جرثقیل، طول بوم، وضعیت استقرار و ظرفیت واقعی دستگاه بیشتر میشود. نکته مهم این است که ظرفیت اسمی جرثقیل همیشه به معنای توان واقعی آن در همه شرایط نیست؛ زیرا با افزایش شعاع کاری و ارتفاع، ظرفیت مفید کاهش پیدا میکند.
2) ابعاد غیرعادی و طول زیاد پرهها
پرههای توربین بادی در پروژههای جدید ممکن است طولی بسیار زیاد داشته باشند. این پرهها اگرچه نسبت به برخی قطعات دیگر سبکترند، اما به دلیل طول بلند و شکل آیرودینامیکی، در برابر باد بسیار حساساند. کنترل پره هنگام لیفت یکی از سختترین وظایف در کل عملیات نصب است. هرگونه پیچش، تماس ناخواسته یا نوسان شدید میتواند به قطعه آسیب برساند.
3) محدودیت سرعت باد
یکی از جدیترین عوامل توقف در پروژههای نصب توربین بادی، باد است. حتی در روزی که آسمان صاف و شرایط ظاهراً عادی است، سرعت باد در ارتفاع میتواند از سطح زمین بسیار بیشتر باشد. این تفاوت برای پروژههای لیفتینگ بسیار مهم است. بنابراین تیم اجرایی فقط به وضعیت باد روی زمین نگاه نمیکند، بلکه شرایط واقعی در ارتفاع نصب نیز باید بررسی شود.
4) شرایط زمین و استقرار جرثقیل
جرثقیلهای سنگین برای بلندکردن قطعات توربین نیاز به استقرار روی زمینی کاملاً آماده، مقاوم و پایدار دارند. اگر زمین نرم، شیبدار، ناهموار یا دارای ظرفیت باربری ناکافی باشد، ریسک نشست اوتریگرها یا ناپایداری دستگاه افزایش مییابد. در پروژههای نیروگاه بادی، آمادهسازی پد جرثقیل یکی از بخشهای حیاتی عملیات است. سختی کار زمانی بیشتر میشود که محل پروژه در مناطق کوهستانی یا دورافتاده قرار داشته باشد.
5) نیاز به دقت بسیار بالا در نصب
برخلاف بسیاری از عملیاتهای لیفتینگ که صرفاً انتقال بار از نقطهای به نقطه دیگر است، در نصب توربین بادی بار باید در محل اتصال کاملاً دقیق قرار بگیرد. گاهی فقط اختلافی اندک در زاویه یا همراستایی، نصب را با مشکل روبهرو میکند. این موضوع در نصب ناسل روی برج یا اتصال پرهها به هاب بسیار مهم است.
چرا نصب پرهها معمولاً سختترین مرحله است؟
نصب پرهها یکی از سختترین مراحل است. شکل آیرودینامیک و ظریف پرهها، آنها را حتی در برابر بادهای متوسط نیز حساس میکند. برای نصب موفق، هماهنگی دقیق بین زاویه پره، موقعیت هاب و ارتباطات اپراتور جرثقیل مرکزی در اراک و تیم نصب ضروری است. انحراف جزئی پره، دشواری در اتصال را افزایش میدهد و ابعاد بزرگ، فضای مانور را محدود کرده و احتمال تماس با اطراف را بالا میبرد. با وجود فناوریهای پیشرفته جابهجایی توربینهای باد به خصوص نصب پرهها، همچنان جزو پیچیدهترین عملیاتهای صنعتی است.
مراحل دشوار جابهجایی توربین بادی با جرثقیل
برای درک بهتر سختترین بخش، باید کل فرایند را مرور کرد. هر مرحله دشواری خاص خود را دارد، اما برخی از آنها حساستر از بقیه هستند.
- انتقال قطعات به سایت
پیش از آنکه جرثقیل وارد عمل شود، قطعات توربین باید به محل پروژه برسند. این بخش خود چالشبرانگیز است، زیرا جادههای دسترسی به سایتهای بادی اغلب محدود، پیچدار یا شیبدار هستند. حمل پرههای بسیار بلند در چنین مسیرهایی نیازمند تریلرهای ویژه، اسکورت حمل و برنامهریزی دقیق است. - مونتاژ و استقرار جرثقیل
جرثقیلهای مورد استفاده برای نصب توربین بادی معمولاً بسیار بزرگ هستند و خودشان بهصورت چندین محموله به سایت منتقل میشوند. مونتاژ این جرثقیلها زمانبر و تخصصی است و نیاز به بررسی دقیق زمین، تعادل دستگاه، وزنههای تعادل و پیکربندی بوم دارد. هر اشتباه در این مرحله ممکن است روی کل عملیات اثر بگذارد. - لیفت سکشنهای برج
نصب قطعات برج معمولاً آغاز عملیات اصلی است. اگرچه این قطعات سنگین هستند، اما در بسیاری از مواقع نسبت به نصب پرهها و ناسل قابلکنترلترند. با این حال، این مرحله همچنان نیازمند دقت بالا و هماهنگی کامل است. - لیفت ناسل
این مرحله از سختترین بخشهای عملیات محسوب میشود. ناسل هم سنگین است و هم ارزش تجهیزاتی بسیار بالایی دارد. نصب آن روی برج باید با دقت بالا انجام شود و چون در ارتفاع قابلتوجه صورت میگیرد، کوچکترین نوسان میتواند مشکلساز شود. - نصب هاب و پرهها
در بسیاری از پروژهها، نصب پرهها دشوارترین بخش کل فرایند است. دلیل این موضوع ترکیبی از طول زیاد، حساسیت به باد، نیاز به دقت در زاویه نصب و دشواری کنترل حرکت پره در هواست. در بعضی پروژهها پرهها جداگانه نصب میشوند و در برخی دیگر مونتاژ خاصی روی زمین انجام میگیرد، اما در هر دو حالت این مرحله بسیار حساس است.
چه چیزهایی موفقیت عملیات را تضمین میکند؟
برای اینکه سختترین بخش جابهجایی توربین های بادی با کمترین ریسک انجام شود، مجموعهای از اقدامات مدیریتی، فنی و ایمنی باید همزمان رعایت شوند.
موارد ضروری برای موفقیت عملیات:
- تهیه طرح لیفت دقیق و مهندسیشده
- انتخاب جرثقیل مناسب با ظرفیت واقعی کافی
- بررسی ژئوتکنیکی و آمادهسازی کامل محل استقرار
- پایش دائمی شرایط باد در سطح زمین و ارتفاع
- استفاده از تیم ریگری و اپراتورهای باتجربه
- هماهنگی کامل بین تیم حمل، نصب و ایمنی
- زمانبندی صحیح برای استفاده از پنجرههای مناسب آبوهوایی
- استفاده از تجهیزات کمکی برای کنترل نوسان بار
- بازرسی کامل قطعات، اسلینگها، شگلها و اتصالات
- تدوین برنامه اضطراری برای توقف یا تعلیق عملیات
در پایان مطلب:
جابهجایی توربینهای بادی با جرثقیل مرکزی در اراک، عملیاتی بسیار حساس و چندبعدی است که نیازمند ترکیب مهندسی، ایمنی، هواشناسی، لجستیک و مهارت است. سختترین بخش، نصب قطعات اصلی مانند پرهها و ناسل در ارتفاع بالا و تحت تأثیر باد است که بیشترین حساسیت را در کنترل بار، دقت نصب، محدودیتهای جوی و ریسک ایمنی دارد. موفقیت این فرایند علاوه بر جرثقیل قدرتمند، به برنامهریزی دقیق، آمادهسازی سایت، انتخاب زمان مناسب، تیم باتجربه و رعایت اصول ایمنی بستگی دارد و هرگونه خطا میتواند پیامدهای بزرگی داشته باشد.
