استانداردهای اصلی ساخت جرثقیل بازویی

استانداردهای اصلی ساخت جرثقیل بازویی

جرثقیل بازویی یکی از مهم‌ترین تجهیزات جابه‌جایی مواد در صنایع مختلف است و نقش کلیدی در افزایش بهره‌وری، ایمنی و سرعت عملیات حمل بار ایفا می‌کند. اما این دستگاه تنها زمانی عملکرد مطمئن و ایمن خواهد داشت که مطابق استانداردهای معتبر جهانی طراحی و ساخته شود. رعایت استانداردها نه‌تنها برای پیشگیری از حوادث صنعتی ضروری است، بلکه موجب افزایش عمر مفید دستگاه و کاهش هزینه‌های تعمیرات نیز می‌شود. بسیاری از تولیدکنندگان معتبر، از جمله جرثقیل مرکزی در اراک با تکیه بر همین استانداردهای جرثقیل، ساختار سازه‌ای و الکترومکانیکی جرثقیل‌های بازویی را به‌صورت اصولی تولید می‌کنند.

در این مطلب، مهم‌ترین استانداردهای بین‌المللی و الزامات اصلی ساخت جرثقیل‌های بازویی را به‌طور کامل بررسی می‌کنیم.

• استانداردهای مرجع بین‌المللی در ساخت جرثقیل بازویی
• الزامات طراحی سازه جرثقیل بازویی

• استانداردهای وینچ، قلاب و سیستم باربرداری
• استانداردهای نصب جرثقیل بازویی
• استانداردهای ایمنی و الکتریکی
• بازرسی و نگهداری بر اساس استاندارد

با رعایت استانداردهای اصلی ساخت جرثقیل بازویی، ایمنی و دوام تجهیزات شما تضمین می‌شود. انتخاب هوشمندانه استاندارد، عملکردی مطمئن و بدون دغدغه به همراه دارد. در ادامه به بررسی موارد فوق اشاره میکنیم:

۱. استانداردهای مرجع بین‌المللی در ساخت جرثقیل بازویی

استاندارد ASME سری B30 یکی از معتبرترین و جامع‌ترین استانداردهای جهانی در حوزه انواع جرثقیل‌ها است و تمامی مراحل طراحی، ساخت، کنترل کیفیت و ایمنی را پوشش می‌دهد. در زمینه جرثقیل‌های بازویی، دو بخش ASME B30.11 (مختص جرثقیل‌های بازویی و چرخشی) و ASME B30.17 (وسایل باربرداری سبک) اهمیت ویژه‌ای دارند. این استاندارد الزامات مهمی مانند مقاومت مواد سازه‌ای، محدوده بارگذاری مجاز، وجود سیستم محدودکننده بار و شیوه طراحی ایمن قلاب و وینچ را مشخص می‌کند؛ از همین‌رو بسیاری از تولیدکنندگان معتبر، از جمله جرثقیل مرکزی در اراک، این استاندارد را مبنای اصلی طراحی خود قرار می‌دهند.

در کنار ASME، استاندارد FEM 1.001 اروپا نیز یکی از دقیق‌ترین منابع مهندسی برای طراحی تجهیزات بالابر محسوب می‌شود. استانداردهای جرثقیل مواردی مانند تعیین کلاس کاری (Duty Class)، نحوه محاسبه بارهای دینامیکی، ضرایب اطمینان، و معیارهای فنی اجزایی همچون بازو، اتصالات و یاتاقان‌ها را با جزئیات کامل بیان می‌کند. FEM به‌ویژه در صنایع سنگین و محیط‌هایی با سیکل کاری مداوم، اهمیت و کارایی بیشتری دارد.

مجموعه استانداردهای ISO نیز به‌عنوان مکمل این دستورالعمل‌ها شناخته می‌شوند. استانداردهایی مانند ISO 4301 برای رده‌بندی عملکرد، ISO 8686 برای تحلیل سازه و بارگذاری، ISO 9927 برای بازرسی دوره‌ای و ISO 4309 برای بازرسی و نگهداری سیم‌بکسل، چارچوبی کامل برای طراحی، ارزیابی ایمنی و نگهداری اصولی جرثقیل‌های بازویی ارائه می‌کنند.

در نهایت، استاندارد اروپایی EN 13001 یکی از تخصصی‌ترین منابع برای طراحی سازه‌ای جرثقیل‌ است. این استاندارد به شکل دقیق به موضوعاتی همچون انتخاب مواد مناسب، محاسبات تنش، روش تعیین ضرایب ایمنی اتصالات و تحلیل خستگی فلز می‌پردازد و نقش مهمی در افزایش ایمنی و دوام جرثقیل بازویی دارد.

۲. الزامات طراحی سازه جرثقیل بازویی

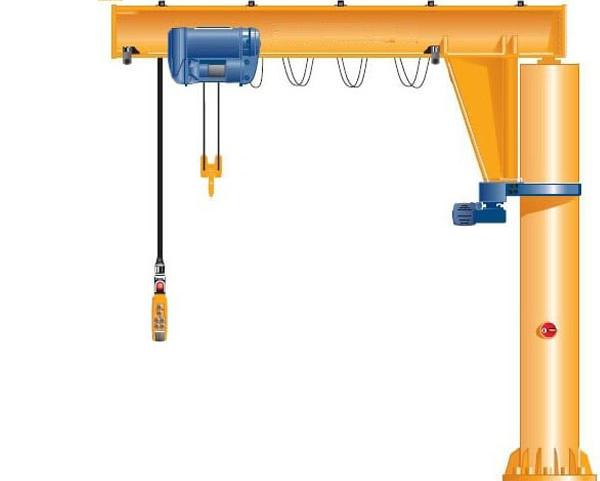

طراحی سازه، ستون اصلی استانداردسازی جرثقیل بازویی است. این بخش شامل ستون، بازو، اتصالات چرخش، صفحه پایه و یاتاقان‌ها می‌شود.

2.1 محاسبه ظرفیت و بارگذاری

ظرفیت جرثقیل بازویی باید مطابق استانداردهای ASME و ISO شامل موارد زیر باشد:

• بار اسمی

• بارهای دینامیکی

• نیروهای جانبی ناشی از چرخش

• سختی و مقاومت مصالح

هرگونه اشتباه در محاسبه، می‌تواند به شکست بازو یا ستون منجر شود.

2.2 انتخاب مواد و ضخامت مناسب

مواد مورد استفاده باید مطابق استانداردهای:

• ASTM A36، A572

• یا گریدهای اروپایی مانند S235 و S355

باشند. استفاده از فولادهای نامرغوب در بلندمدت خطرناک است و اغلب تولیدکنندگان معتبر مانند جرثقیل مرکزی در اراک از فولاد استاندارد و تست‌شده استفاده می‌کنند.

2.3 تحلیل خستگی (Fatigue Analysis)

بازوی جرثقیل بارهای تکراری را تحمل می‌کند، بنابراین تحلیل خستگی اهمیت زیادی دارد. استاندارد FEM کلاس‌بندی دقیقی برای این موضوع ارائه کرده است:

• کار سبک (A3)

• متوسط (A5)

• سنگین (A7 و A8)

انتخاب نادرست کلاس کاری، عمر جرثقیل را به‌شدت کاهش می‌دهد.

2.4 جوشکاری مطابق استاندارد

جوشکاری در جرثقیل بازویی جزء حساس‌ترین بخش‌هاست. استانداردهای اصلی این بخش:

• EN ISO 5817

• AWS D1.1

جوش‌ها باید توسط بازرس تست غیرمخرب (NDT) بررسی شوند تا از عدم وجود ترک، حفره و ناپیوستگی اطمینان حاصل شود.

۳. استانداردهای وینچ، قلاب و سیستم باربرداری

سیستم باربرداری بزرگ‌ترین نقش را در امنیت جرثقیل دارد. حتی اگر سازه کاملاً استاندارد ساخته شود، استفاده از وینچ یا قلاب غیراستاندارد خطرات زیادی ایجاد خواهد کرد.

3.1 قلاب (Hook)

قلاب باید مطابق ASME B30.10 باشد و ویژگی‌های زیر را داشته باشد:

• ضریب ایمنی حداقل ۵:۱
• وجود ضامن ایمنی (Latch)
• ساخت از فولاد آلیاژی فورج‌شده

• عدم وجود ترک یا تغییر شکل

3.2 وینچ (Hoist)

وینچ باید از استانداردهای زیر تبعیت کند:

• داشتن ترمز مطمئن

• استفاده از ریل و گیربکس استاندارد

• داشتن محدودکننده اضافه‌بار (Overload Protector)

• استفاده از سیم‌بکسل یا زنجیر استاندارد

شرکت‌هایی مانند جرثقیل مرکزی در اراک معمولاً از برندهای معتبر وینچ استفاده می‌کنند تا ایمنی جرثقیل تضمین شود.

4. استانداردهای نصب جرثقیل بازویی

نصب صحیح جرثقیل بازویی یکی از مهم‌ترین مراحل استانداردسازی است؛ زیرا حتی باکیفیت‌ترین جرثقیل نیز در صورت نصب نادرست می‌تواند خطرات جدی ایجاد کند. در استانداردهای جرثقیل بین‌المللی، اصولی همچون استفاده از انکربولت استاندارد، کنترل دقیق تراز صفحه پایه، انتخاب فونداسیون متناسب با ظرفیت جرثقیل، رعایت فاصله ایمنی از دیوارها، ستون‌ها و ماشین‌آلات، و انجام تست نهایی قبل از بهره‌برداری مورد تأکید قرار گرفته است. به‌طور کلی نصب جرثقیل بازویی باید مطابق استانداردهای EN اروپا و ASME آمریکا انجام شود تا ایمنی و پایداری دستگاه کاملاً تضمین گردد.

5. استانداردهای ایمنی و الکتریکی

در جرثقیل‌های بازویی برقی، رعایت استانداردهای الکتریکی بین‌المللی از جمله IEC و سطوح حفاظتی IP اهمیت بسیار زیادی دارد. این استانداردها الزاماتی مانند استفاده از تابلو برق ضدگردوغبار و رطوبت، تجهیز دستگاه به سیستم قطع اضطراری (Emergency Stop)، وجود محدودکننده ارتفاع قلاب، نصب کابل‌جمع‌کن استاندارد و همچنین حفاظت مناسب در برابر نوسان‌های برق را مشخص می‌کنند. کارخانه‌هایی مانند جرثقیل مرکزی در اراک با اولویت قرار دادن سیستم‌های ایمنی الکتریکی استاندارد، نقش مهمی در افزایش ایمنی بهره‌برداری این جرثقیل‌ها دارند.

۶. بازرسی و نگهداری بر اساس استاندارد

استاندارد ISO 9927 و ASME B30.11 بازرسی‌های لازم را مشخص می‌کنند:

بازرسی‌های ضروری شامل:

• بازرسی روزانه اپراتور

• بازرسی ماهانه مکانیکی

• بازرسی سالانه توسط کارشناس تاییدشده

موارد بررسی‌شونده:

• کابل و زنجیر

• قلاب

• بازو و اتصالات

• سیستم الکتریکی

• ترمز وینچ

نگهداری صحیح باعث افزایش طول عمر جرثقیل و کاهش هزینه‌های تعمیرات می‌شود.

در نهایت

استانداردهای جرثقیل بازویی مجموعه‌ای از قوانین مهندسی، ایمنی و کنترل کیفیت هستند که رعایت دقیق آنها الزامی است. استانداردهایی مانند ASME، ISO، FEM و EN 13001 چارچوب کاملی برای طراحی، ساخت، نصب و نگهداری ارائه می‌دهند. رعایت این استانداردها موجب افزایش ایمنی، کاهش خطرات، بهبود عملکرد و افزایش طول عمر جرثقیل می‌شود. تولیدکنندگان معتبر نظیر جرثقیل مرکزی در اراک نیز با پیروی از همین استانداردها، محصولات قابل‌اعتماد و ایمن به بازار ارائه می‌کنند.
